Precision Stamping Square Terminals Stampadh prìne Bandolier|prìneachan ceangail 0.3-0.64mm
Air a dhealbhadh airson Ceanglaichean Critigeach
Ann an saoghal àrd-cruinneas eileagtronaigeach agus co-chruinneachaidhean electromechanical, chan urrainnear earbsa a h-uile co-phàirt a cho-rèiteachadh. Tha arPrecision Stamping Square Terminals/Pin Bandolierschan e dìreach pàirtean a th' annta; tha iad nan ceanglaichean stèidheachaidh a’ dèanamh cinnteach à ionracas chomharran, lìbhrigeadh cumhachd, agus seasmhachd meacanaigeach anns na tagraidhean as dùbhlanaiche agad. Air an dèanamh anns a’ ghoireas làn-dhearbhte againn a tha amalaichte gu dìreach, tha na cinn-uidhe sin a’ riochdachadh mullach teicneòlas stampaidh, a’ cothlamadh stuthan adhartach, dealbhadh innealan adhartach, agus smachd pròiseas teann.
Sealladh farsaing air Sònrachadh Bathar
|
Roinn-seòrsa |
Mion-fhiosrachadh Sònrachadh |
|
Ainm toraidh |
Crìochnachaidhean ceàrnagach stampaidh mionaideach Stampadh prìne Bandolier 0.3-0.64mm prìneachan ceangail |
|
Bathar Stuth |
Pràis (C2600), Copar (C1100), Umha Phosphor (C5191, C5210). Alloys Sònraichte: C18070, C7025. Foirm: Stiall meatailt / Coil. |
|
Sònrachadh plating |
Òr: 0.3-3μm gach ASTM B488 (ìre mheidigeach) Airgead: 2-5μm airson dùmhlachd gnàthach 100A/in² Tin: 1.5-8μm crìoch matte / satain |
|
Structar Mould |
Die modular, adhartach (bàs stampa leantainneach). |
|
Teicneòlas giollachd |
Àrd-Stampadh adhartach mionaideachd aig astar, ann an-line Plating Ready (Taghte). Sgrùdadh Lèirsinn fèin-ghluasadach ri fhaighinn. |
|
Comas Riochdachaidh Factaraidh |
17 bruthadh (25T-110T). Meud: Milleanan de phìosan / mìos. Dealbhadh & saothrachadh innealan làn a-staigh. |
|
Prìomh raon tagraidh |
Leictreonaic chàraichean, Aerospace, Innealan Meidigeach, Bun-structair Conaltraidh (5G/6G), Smachdan Gnìomhachais Àrd-earbsachd. |
Carson a tha na crìochan ceàrnagach againn agus na prìneachan Bandolier a’ seasamh bho chèile
Tha sinn gu sònraichte ag atharrachadh stiallan meatailt gu bhith nan co-phàirtean gun smal, àrd-mheud. Seo na tha a’ mìneachadh ar toradh agus ar seirbheis:
Taghadh Stuth Premium & Eòlas:Cleachdaidh sinn aloidhean àrd-choileanaidh a' gabhail a-steachPràis (C2600), Copar (C1100), agus Umha Phosphor (C5191, C5210, C5191). Airson feumalachdan sònraichte àrd-neart, àrd-giùlain, bidh sinn ag obair le aloidhean marC18070 (Copper Chromium Zirconium) agus C7025 (Copper Nickel Silicon). Tha ar n-eòlas domhainn meitabileach a’ dèanamh cinnteach gun tagh sinn an ìre as fheàrr airson riatanasan an tagraidh agad airson seoltachd, feartan earraich, strì an aghaidh sgìths, agus solderability. Gheibhear a h-uile stuth bho mhuilnean le teisteanas, le làn lorg.
Air a dhealbhadh airson mionaideachd & cunbhalachd:Tha a h-uile inneal-crìochnachaidh agus prìne air a thoirt a-mach a rèir fulangas mionaideach, gu tric taobh a-staigh ± 0.005mm. Tha an dealbhadh ceann-uidhe ceàrnagach a’ toirt seachad co-thaobhadh conaltraidh agus seasmhachd nas fheàrr an taca ri caochlaidhean cruinn, a tha deatamach airson suirghe tèarainte ann an luchd-ceangail agus còmhdach PCB. Tha am bandolier (stiall giùlain) mionaideach- air a dhealbhadh gus co-chruinneachadh fèin-ghluasadach àrd-astar a dhèanamh comasach fhad ‘s a chuireas e casg air mì-dhealbhadh no mì-thaobhadh pàirt.
Teicneòlas Die adhartach modular:Tha na stampaichean againn air an toirt a-mach a’ cleachdadhStructarail modular, bàs adhartach. Chan eil an dealbhadh seo dìreach mu dheidhinn cinneasachadh; tha e mu dheidhinn fad-beatha, seasmhachd, agus seasmhachd. Am measg nam prìomh bhuannachdan tha:
○ Seasmhachd gun choimeas:Tha na prìomh phàirtean air an dèanamh le prìomh stàilinn innealan marSKD11, DC53, agus pùdair aig astar àrd a’ goid ASP23/ASP60/CF-H40S, dèanamh cinnteach à beatha inneal leudaichte eadhon nuair a bhios tu a’ stampadh stuthan sgrìobach no cruaidh.
○ Cumail suas nas sìmplidhe & atharrachadh luath:Tha dealbhadh modular a’ ceadachadh pàirtean caitheamh sònraichte a chuir an àite (me, punches, cuir a-steach) gun a bhith a’ toirt air falbh am bàs gu lèir, a ’lughdachadh ùine downt.
○ Stiùirichte le Inbhean Eadar-nàiseanta:Bidh sinn a 'togail ar bàis guMeusburger, Hasco, agus Misumiinbhean, a’ gealltainn gum bi co-phàirtean rim faighinn, eadar-ghluasad, agus comas seirbheis cruinneil.
○ Àrd{0}}Astar, Àrd-Comas cinneasachadh meud:Le17 preas stampaidh leantainneach sònraichte eadar 25 agus 110 tonna, a 'gabhail a-steach cruinneasInnealan Yamada Dobby 30T agus 40T, tha sinn air ar togail airson sgèile gun a bhith ag ìobairt càileachd. Leigidh an cabhlach seo leinn am preas air leth freagarrach a mhaidseadh ri iom-fhillteachd agus riatanas tonnachd do phàirt, a’ dèanamh an fheum as fheàrr de èifeachdas toraidh agus ionracas pàirt.
○ Seachad air cinneasachadh: Do chom-pàirtiche ann an innealan & dealbhadh gnàthaichte:Is e seo ar prìomh eadar-dhealachadh. Tha sinn aneach-dèanamh innealan stòr. Tha an sgioba innleadairean againn taobh a-staigh-, lethairis air 15 bliadhna de eòlas cuibheasach, com-pàirtichean còmhla riut bho bhun-bheachd gu mòr-chinneasachadh.

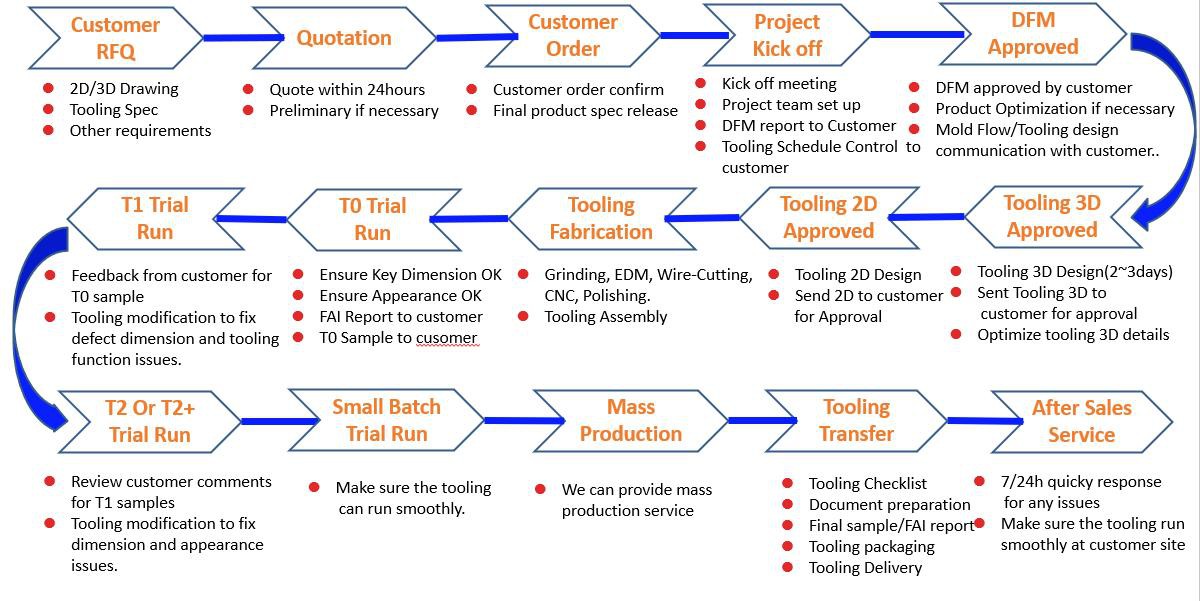

Ciamar a tha sinn ag obair?
An Sruth Seirbheis Cuimseach againn
Measadh DFM (Dealbhadh airson Saothrachadh).
Bidh sinn a’ dèanamh anailis air na dealbhan 2D/3D agad gus an dealbhadh as fheàrr a dhèanamh airson stampadh, a’ moladh leasachaidhean a thaobh cosgais, seasmhachd agus toradh.
01
Samhlachadh innleadaireachd
A' cleachdadhMion-sgrùdadh CAE agus atharrais sruthadh molltair, bidh sinn gu for-ghnìomhach a’ ro-innse agus a’ lasachadh chùisean a dh’ fhaodadh a bhith ann leithid deformachadh, sgàineadh, springback, agus dùmhlachd cuideam mus gearradh sinn stàilinn.
02
Leasachadh innealan mionaideach
LànDealbhadh molltair 3D / 2D, air a leantainn le innealachadh, co-chruinneachadh, agus feuch-a-mach nar bùth-obrach fhìn. Tha smachd againn air a' phròiseas dèanamh molltair gu lèir.
03
Prototyping & ruith pìleat
Bidh sinn a’ toirt seachad sampallan airson do dhearbhadh, a’ dèanamh cinnteach gu bheil am pàirt a’ coinneachadh ris a h-uile sònrachadh.
04
Mòr-riochdachadh eagarach & Dearbhadh Càileachd
Nuair a gheibh sinn aonta, gluaisidh sinn chun loidhne riochdachaidh meud àrd fo smachd againn, le taic bhon t-siostam riaghlaidh càileachd amalaichte againn.
05
Taisbeanadh Seòmar Innealan Adhartach
Ar Gealltanas Dèanamh & Càileachd
Tha d’ earbsa stèidhichte air ar comas lìbhrigeadh gu cunbhalach. Bidh sinn a’ dearbhadh seo le so-mhaoin susbainteach agus teisteanasan:
● Teisteanas Siostam Riaghladh Càileachd:Tha sinn anISO 9001: 2015, IATF 16949: 2016 (airson càraichean), agus ISO 14001: 2015 barrantaichtefactaraidh. Tha ar smachd càileachd stèidhichte air pròiseas -, chan e iar-bheachd.
● Crìochnaich-gu-Crìochnaich Smachd Pròiseas:Tha an siostam SQCDP againn (Sàbhailteachd, Càileachd, Cosgais, Lìbhrigeadh, Daoine) a’ riaghladh gach ìre:
○ Sgrùdadh stuthan a’ tighinn a-steach:Dearbhadh spectrometer air ìre stuthan agus deuchainn seilbh meacanaigeach.
○ Ann an-Smachd pròiseas:A’ chiad-sgrùdadh artaigil (FAI), smachd pròiseas staitistigeil (SPC) air tomhasan èiginneach, agus sgrùdaidhean caitheamh innealan cunbhalach.
○ Sgrùdadh Deireannach & OQC:Sgrùdaidhean coileanta a’ toirt a-steach mion-sgrùdadh meud èiginneach Cpk, crìochnachadh uachdar, agus ionracas pacaidh mus tèid a chuir air falbh.
● Comas Riochdachaidh & Dàta:Leis an loidhne naidheachd 17 - againn agus an obair trì-shift againn, is urrainn dhuinn toradhioma-millean pìosan gach mìosde na crìochan sin. Is e an t-àm àbhaisteach againn airson bàsachadh adhartach iom-fhillte ùr8-10 seachdainean, le rampa mòr-riochdachaidh-suas dìreach an dèidh cead sampall.
Inneal stampaidh adhartach àrd mionaideachd
| Nì | Seòrsa inneal | Brand | Dùthaich Thùsail | Tonnage | Tuairisgeul | QTY | Iomlan |
| 1 | Stampadh | Iamada | Iapan | 30T | CD25-35.Stroke Chan eil 200-1000 SPM | 1 | 17 |
| 2 | Iamada | Iapan | 40T | CD25-35.Stroke Chan eil 200-1000 SPM | 2 | ||
| 3 | Caol | Iapan | 25T | H45DB.Stroke Chan eil 200-800 SPM | 1 | ||
| 4 | Micron | Taiwan | 25T | CD25.Stroke Chan eil 200-800 SPM | 2 | ||
| 5 | Micron | Taiwan | 30T | H30DB.Stroke Chan eil 200-1000 SPM | 2 | ||
| 6 | Micron | Taiwan | 40T | C40.Stroke Chan eil 200-800 SPM | 1 | ||
| 7 | Taijishan | Sìona | 25T | TJS-25.Stroke Chan eil 200-600 SPM | 4 | ||
| 8 | Òigridh | Sìona | 40T | YSC-40.Stroke Chan eil 200-600 SPM | 1 | ||
| 9 | Kingteng | Taiwan | 110T | OCP-110N.Stroke Chan eil 50-100 SPM | 1 | ||
| 10 | Xieduan | Sìona | 110T | APC-110N.Stroke Chan eil 50-100 SPM | 2 |
Taisbeanadh Bùth-obrach Stampadh
Farsaingeachd tagraidh: Far a bheil mionaideachd a’ coinneachadh ri iarrtas
Tha ar Precision Square Terminals air an dealbhadh gus coileanadh ann an àrainneachdan far nach eil fàilligeadh mar roghainn:
Leictreonaic chàraichean:Luchd-ceangail ECU, cinn-uidhe mothachaidh, co-phàirtean siostam solais, a dh ’fheumas gèilleadh IATF 16949 agus earbsachd àrd fo chreathadh agus rothaireachd teirmeach.
Aerospace & Dìon:Ceangalaichean avionics, co-phàirtean siostam conaltraidh, far a bheil cuideam aotrom, neart àrd, agus fìor earbsachd deatamach.
Innealan meidigeach:Ceangalaichean uidheamachd breithneachaidh, co-phàirtean siostam ìomhaighean, eadar-aghaidh inneal so-ghluasadach, biocompatibility ag iarraidh (far a bheil e air a shònrachadh) agus coileanadh gun smal.
An ath{0}}Gen Communication (Bun-structair 5G/6G:Luchd-ceangail RF, co-phàirtean stèisean bunaiteach, a dh ’fheumas ionracas chomharran sàr-mhath agus seasmhachd ann an àrainneachdan a-muigh.
Leictreonaic gnìomhachais, Robotics, agus Leictreonaic Luchd-cleachdaidh Àrd-Deireannach.
Sgrùdadh Cùise
Neach-ceannach
Dèanadair na h-Eòrpa Top 3 Connector
Iarrtas
Ceangal BMS càr
Spec
Crìochnachaidhean ceàrnagach 0.5mm le coplanarity 0.005mm
Iarrtas Bliadhnail
Meud bliadhnail 10M pcs, targaid easbhaidh 0ppm
Smachd cinneasachadh mòr
● Meud CPK: 1.33 ~ 1.67 (100K pcs sampall)
● Burr smachd:<3μm (EIA-364-23D compliant)
● Toradh: 2M pcs / mìos gach seata die
An Stòr earbsach agad, Chan e dìreach solaraiche
Tha a bhith gar taghadh a’ ciallachadh a bhith ag obair còmhla ri neach-saothrachaidh tùsail eòlach, comasach agus freagairteach. Tha smachd againn air an t-sreath gu lèir bhodealbhadh innealan (DFM, CAE) agus saothrachadhgustampadh lìonaidh àrdagusgealltanas càileachd. Tha an aonachadh dìreach seo ag eadar-theangachadh gubuannachdan cosgais dìreach, smachd nas teinne air amannan luaidhe (mar as trice 30-35 latha airson mòr-òrdughan às deidh ullachadh innealan), agus freagairteachd gun choimeasa rèir na feumalachdan teicnigeach agus loidsigeach agad.
Bheir sinn seachad aDFM mion-sgrùdadh a saor an asgaidhair an ath thogalach ceàrnagach agad no pròiseact stampaidh mionaideach. Cuir fios chun sgioba innleadaireachd againn an-diugh gus beachdachadh air mar as urrainn dhuinn do shònrachaidhean a thionndadh gu bhith earbsach, àrd- meud.
